平成14年度の主な改修改良事項

(1) 飛騨天文台太陽活動総合観測システムの新設

平成14年度に、太陽活動総合観測システムが飛騨天文台に新設されました。 これは、太陽磁場活動望遠鏡の新設とマルチチャンネル高分解能撮像装置 から構成されています。 太陽磁場活動望遠鏡は、口径25cm 2本、口径20cm 2本の計4本の屈折望遠鏡を 1台の赤道儀に同架する形になっており、高さ15mの鉄塔の上に、ドームレス 形式で設置されています。 4本の望遠鏡には狭帯域フィルターがそれぞれ設置されており、太陽彩層の 変動および光球のベクトル磁場分布について、太陽全面および活動領域周辺 部分の詳細が同時に観測できるシステムとなっています。 この設置に伴って、地質調査ボーリング、塔体基礎工事、観測操作室設置工事、 観測通路設置工事、電気幹線工事、照明工事、観測操作室空調工事、ギガビット LAN設置等が行われました。

(2) 飛騨天文台ドームレス太陽望遠鏡観測装置の整備

前項のマルチチャンネル高分解能撮像装置が、ドームレス太陽望遠鏡に 設置されました。 これは、望遠鏡からのビームを、色分離フィルターによって4分割し、 多色で高分解太陽像を観測するものです。 また、リオフィルターとファブリペローフィルターの長所を併せ持つ 狭帯域高速波長スキャンフィルターシステムも、新設されました。 さらに、偏光観測の精度向上のため、光学部品の偏光特性を調べる (株)ルケオ製歪検査器LSM-501が導入されました。

(3) 花山天文台別館5mドームの自動回転装置設置

18cm屈折望遠鏡が収められている5mドームは望遠鏡と連動して 動作するという機構がありませんでした。そこで、望遠鏡の動きに 連動してドームも回転するという装置を製作しました。 原理は望遠鏡の赤道儀R.A.軸とドーム本体にロータリーエンコーダーを 取り付け、赤道儀の動きに応じた分、ドームも間欠運転ではありますが、 動作するというものです。 まだ多少プログラム上のパラメータ変更は必要であると思われますが、 ドーム自動回転を行うことが出来るようになりました。

(4) 花山天文台の計算機ネットワークの整備

平成 14年度には以下の整備を行いました。

• 花山天文台LANの整備
  京都大学キャンパスネットワークがKUINS-IIIへ移行する中、 セキュリティの甘いKUINS-IIに残されてしまう花山天文台LANでは 独自にファイアウォールをたてて内部をプライベート化しました。 これにあわせて、NTT Bフレッツ回線側にもゲートウェイを設け、 ウェブ参照、データ転送などを高速にできる体制を整えました。 (下図左)




  新たにファイアウォールとなったkipsuaと、Bフレッツゲートウェイ である kips-bf-gwには新しいパソコンを用意し、OSもTurboLinux 7へ アップデートし、UPSによる停電対策を施しました。





• ギガビットイーサネット(GbE)ネットワークの一部導入(下図右)


  1. 大部屋の共用パソコン(kipsug, kipsuh)をGbEインター フェースで性能が出るものに更新しました。 大部屋のGbE対応パソコン台数は5台になります。

  2. 大部屋と計算機室のネットワーク配線をGbE (1000Base-T)にしました。 大部屋--計算機室間の配線は、2本を束ねて使うリンクアグリゲーションにより、 帯域は2倍の2Gbps (全二重では4Gbps相当)になります。将来的に、 計算機室と大部屋にファイルサーバ、解析ホストを分散させてもその間の 帯域は確保される計算になります。

  3. 新館と太陽館のネットワーク配線をGbE (1000Base-SX)にしました。 配線自体は以前からの光ケーブルを用い、両端にGbE対応のメディアコンバータ を付けて対応させました。他の建物は順次更新予定です。


  今後はGbEをさらに活用できるようなサーバまわりのアップデートと アプリケーションの開発を進めていきます。



• 数値シミュレーション用計算機の拡充


  陳さん、磯部さん、柴田先生の科研費により、クラスタパソコンを含む 数値シミュレーション用計算機を数台購入しました。

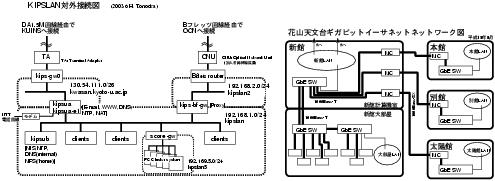

Figure: KIPSLAN対外接続図(左)、ギガビットイーサネット ネットワーク図(右)
