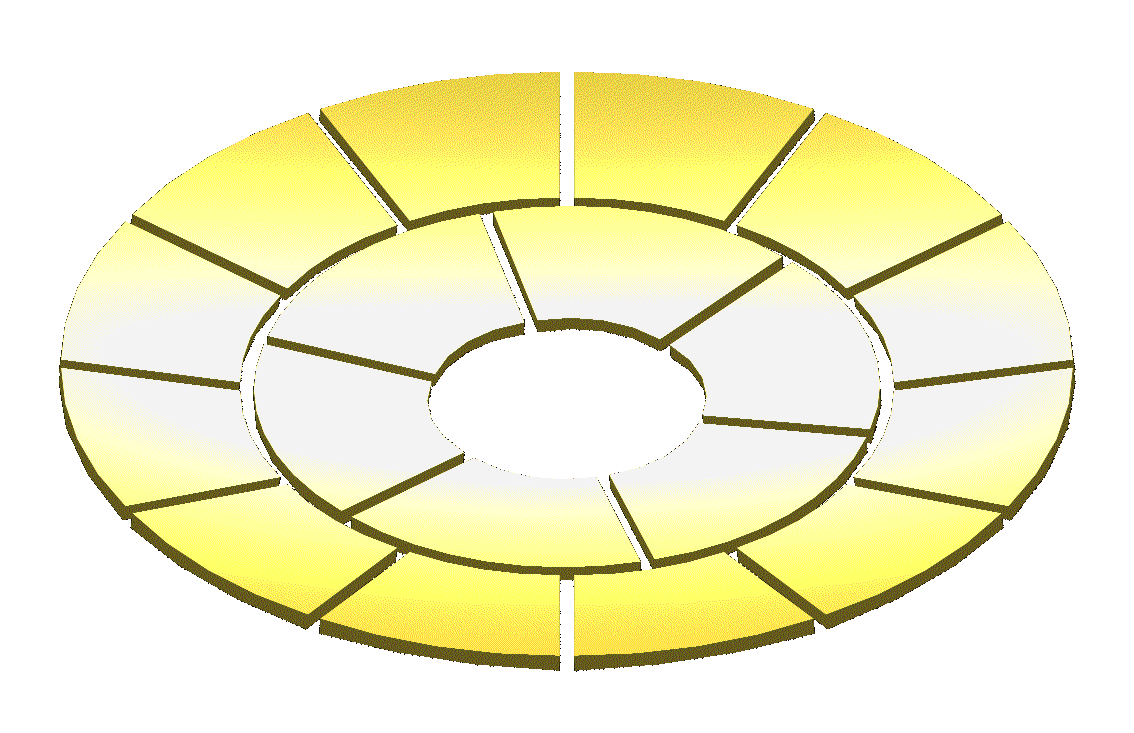

![](./17_iwamuro-2.files/k3m4_mirror.gif) 18枚の鏡の向きを合わせるカメラ。レンズアレイを用いて個々の分割鏡で集光された天体の位置を調べるもの。

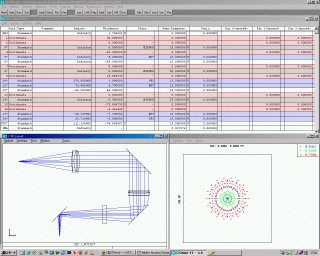

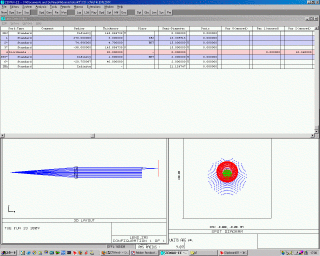

![](./17_iwamuro-2.files/SHcam_opt2s.gif) 単レンズモード(左)とレンズアレイモード(右)での光学設計結果。レンズアレイモードは平面鏡は省略してある。 この他、レンズ無しの瞳撮像モードがある。

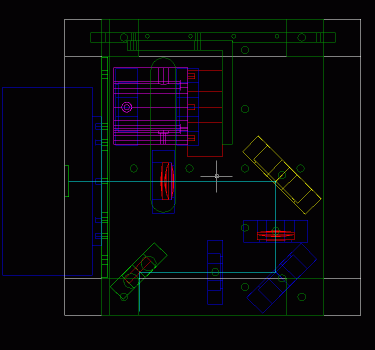

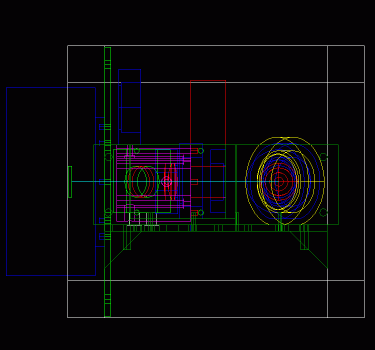

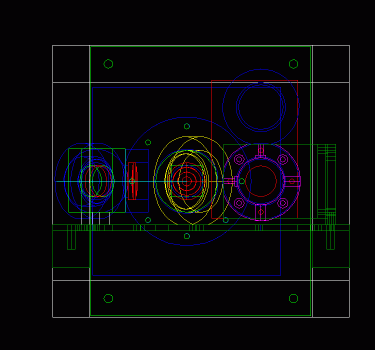

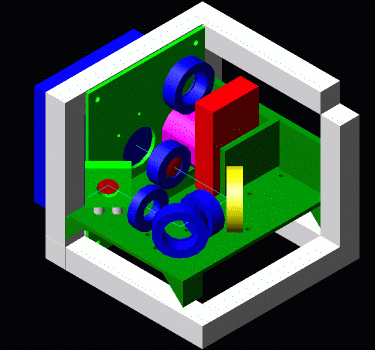

![](./17_iwamuro-2.files/SHcam_ys.gif) 機械設計の結果。

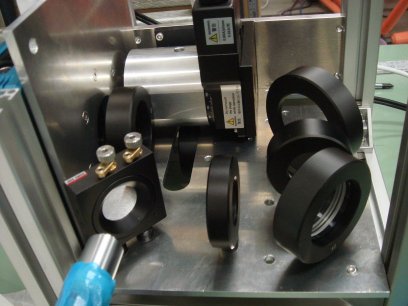

![](./17_iwamuro-2.files/SHcam_photo2s.jpg)

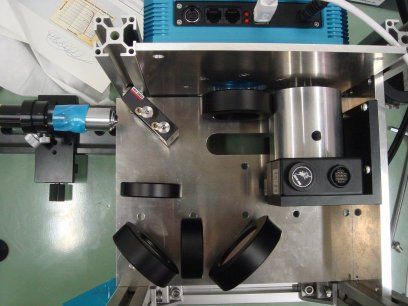

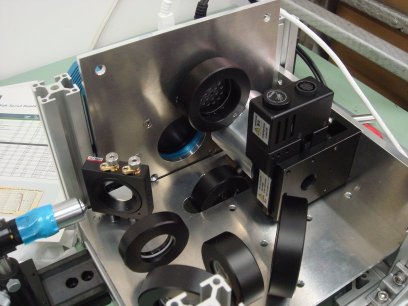

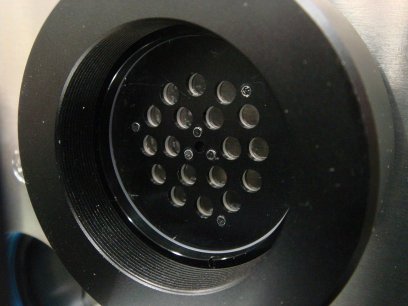

![](./17_iwamuro-2.files/SHcam_photo4s.jpg) とりあえず形は完成。
![](./17_iwamuro-2.files/SHcam_test20090602s.gif) テスト時のレンズアレイモードでのイメージ。

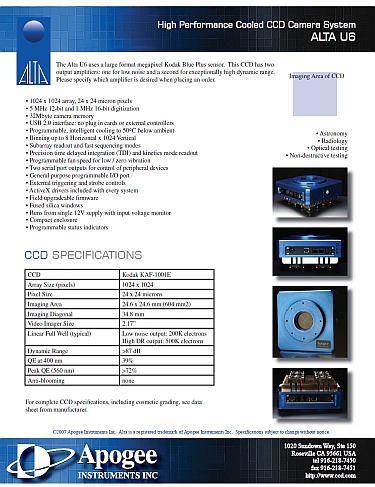

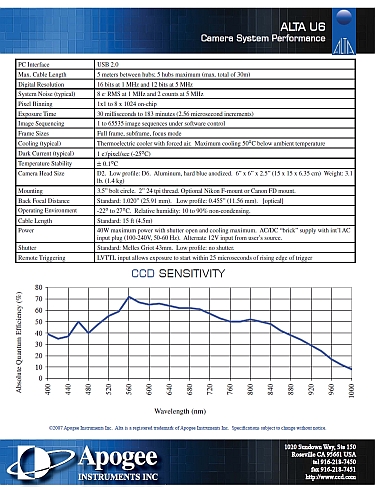

![](./17_iwamuro-2.files/u6_2.jpg) 使用している CCD カメラの仕様 (Apogee Alta
U6)。

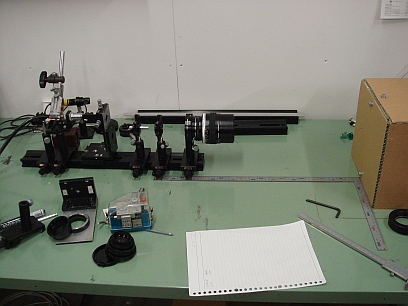

![](./17_iwamuro-2.files/DSC00879s.jpg) ファイバーとカメラレンズを用いての収差検出テスト
![](./17_iwamuro-2.files/l3_ml091208s.gif) レンズアレイモードでの取得画像 ほとんど同じだが、左はファイバーからの直接入射、右はレンズでリレーして入射させたもの。
|
